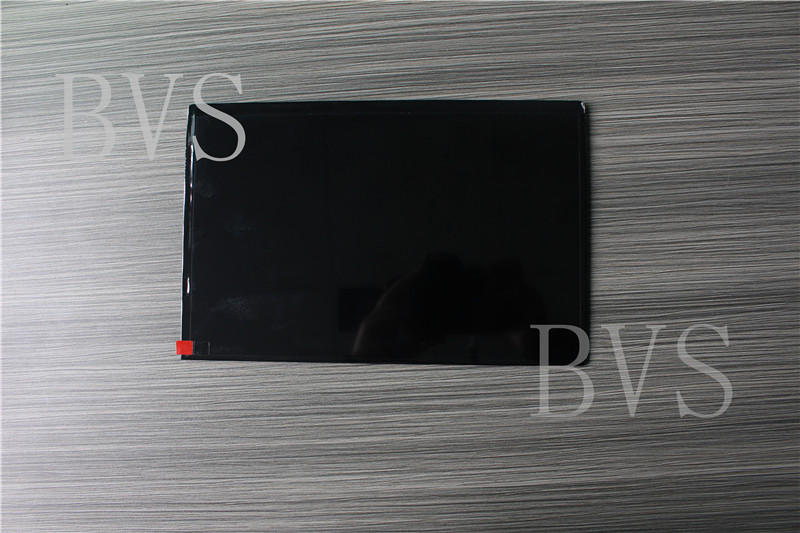

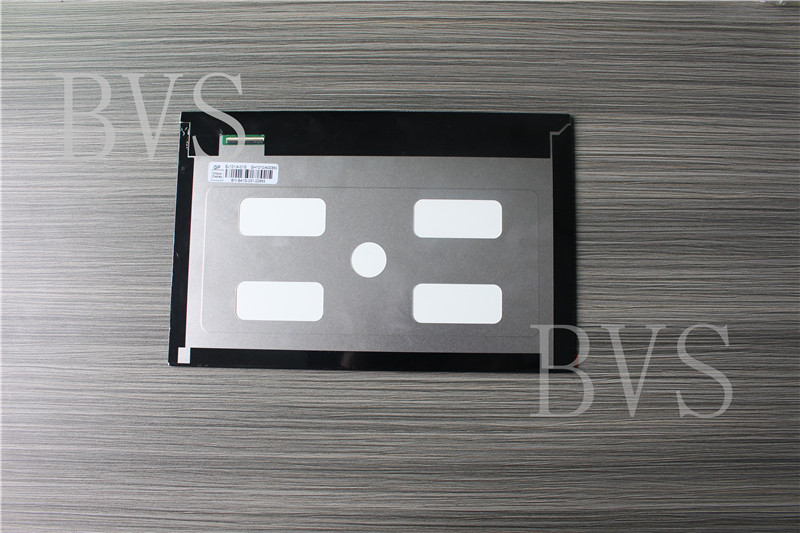

面板品牌： 奇美 (CHIMEI INNOLUX)
面板型号： EJ101IA-01G
面板类型： a-Si TFT-LCD
面板尺寸： 10.1英寸
分 辨 率： 1280(RGB)×800
显示模式： IPS，常黑显示，透射式
表面处理： 雾面 (Haze 11%)
面板亮度： 350 cd/m2 (Typ.)
对 比 度： 800 : 1 (Typ.) (透射)
显示颜色： 16.7M(6-bit + Hi-FRC)
响应时间： 10/15 (Typ.)(Tr/Td) (ms)
可视角度： 85/85/85/85 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： WLED
信号接口： Parallel RGB (1 ch, 8-bit) + SPI
面板品牌： 奇美 (CHIMEI INNOLUX)
面板型号： EJ101IA-01G
面板类型： a-Si TFT-LCD ，液晶屏
应用产品：
工作温度： 0 ~ 50 °C
存储温度： -20 ~ 60 °C
奇美液晶屏EJ101IA-01G 结构特性面板尺寸： 10.1 英寸
点分辨率： 1280(RGB)×800
宽 高 比： 16:10 (宽:高)
像素排列： RGB垂直条状
点 间 距： 0.0565×0.1695 mm (横*竖)
像素间距： 0.1695×0.1695 mm (横*竖)
面板重量： TBD
表面处理： Hard coating
显示区域： 216.96×135.60 mm (横*竖)
外观尺寸： 229.46×149.1 mm (横*竖)
外观尺寸： 2.5/4.31 (Typ./Max.) mm (厚度)
孔位支架： Without
触 摸 屏： 无
奇美液晶屏EJ101IA-01G 光学特性显示模式： IPS，常黑显示，透射式
面板亮度：350 cd/m2 (Typ.)
对 比 度： 800 : 1 (Typ.) (透射)
显示颜色： 16.7M (6-bit + Hi-FRC)
色彩饱和度： 50%
响应时间： 10/15 (Typ.)(Tr/Td) (ms)
可视角度： 85/85/85/85 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 上下左右对称
白色色度： X:0.313; Y:0.329
白场变动： 1.33/1.43 (Typ./Max.)(13 points)
奇美液晶屏EJ101IA-01G 电子特性扫描频率： 60Hz
反转扫描： No
功率总耗： 2.86W (Typ.)
奇美液晶屏EJ101IA-01G 发光系统灯管位置： 侧入式光源
光源类型： WLED
灯管数量： 3S10P
灯管形状： 阵列
光源寿命： 20K (Typ.) (小时)
单灯电压： 9.3±0.6V
单灯电流： 200±20mA
灯管总功率： 1.86W (Typ.)
接口类型： 包含在屏信号接口中
背光电路： 无
奇美液晶屏EJ101IA-01G 信号接口信号大类： LVDS
信号小类： LVDS (1 ch, 8-bit)
接口定义： LVDS-40P1C8B-050D
面板电压： 2.5/8.2/22.0/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)
面板功率： 1.0W (Typ.)
接口类型： 端子
接口品牌： Vigorconn
接口型号： F62240-H1210A
接口脚距： 0.5 mm
接口数量： 1 pcs
接口脚数： 40 pins
