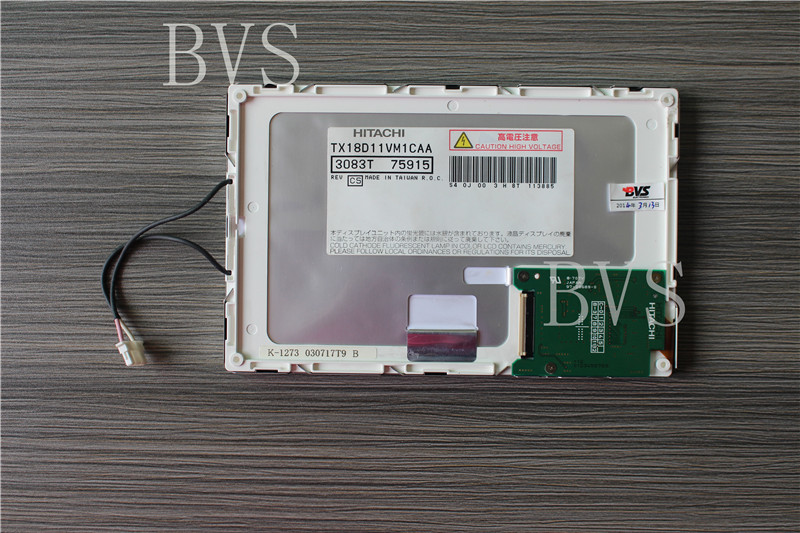

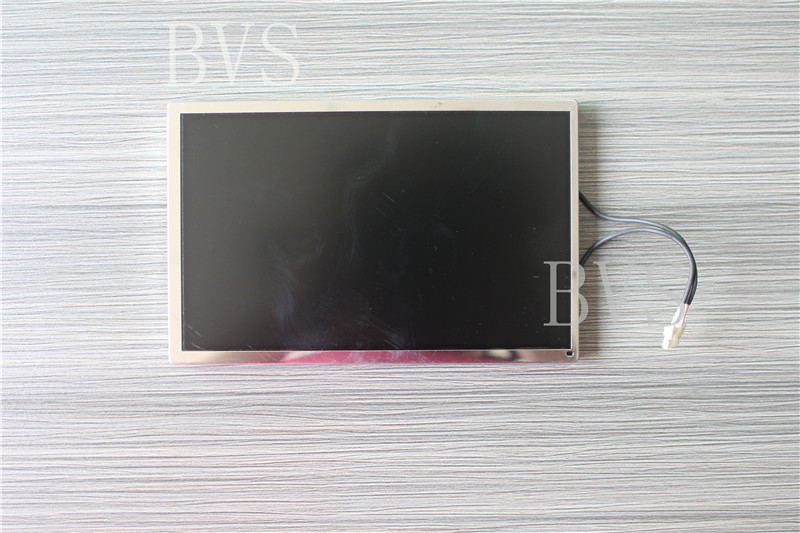

面板品牌: 日立 (HITACHI)
面板型号:
TX18D11VM1CAA
面板类型: a-Si TFT-LCD
面板尺寸: 7 英寸
分 辨 率: 800(RGB)×480
显示模式: TN,常白显示,透射式
表面处理:
面板亮度: 320 cd/m2 (Typ.)
对 比 度: 350 : 1 (Typ.) (透射)
显示颜色: (6-bit)
响应时间: 30 (Typ.)(Tr+Td) (ms)
可视角度: 70/70/60/70 (Typ.)(CR≥5) (左/右/上/下)
扫描频率: 60Hz
光源类型: CCFL
信号接口: CMOS (1 ch, 6-bit)
面板电压: 3.3V (Typ.)(VDD)
面板品牌: 日立 (HITACHI)
面板型号:
TX18D11VM1CAA
面板类型: a-Si TFT-LCD ,液晶屏
工作温度: -20 ~ 70 °C
存储温度: -30 ~ 85 °C
日立液晶屏TX18D11VM1CAA 结构特性面板尺寸: 7 英寸
点分辨率: 800(RGB)×480
宽 高 比: 16:9 (宽:高)
像素排列: RGB Vertical Stripe
点 间 距: 0.0635×0.1905 mm (横*竖)
像素间距: 0.1905×0.1905 mm (横*竖)
面板重量: 170g (Typ.)
显示区域: 152.40×91.44 mm (横*竖)
可视区域: 156.4×95.44 mm (横*竖)
外观尺寸: 165.0×106.0 mm (横*竖)
外观尺寸: 10.5 (Max.) mm (厚度)
触 摸 屏: 无
日立液晶屏TX18D11VM1CAA 光学特性显示模式: TN,常白显示,透射式
面板亮度: cd/m2 (Typ.)
对 比 度: 350 : 1 (Typ.) (透射)
显示颜色: 262K (6-bit)
响应时间: 30 (Typ.)(Tr+Td) (ms)
可视角度: 70/70/60/70 (Typ.)(CR≥5) (左/右/上/下)
白色色度: X:0.310; Y:0.320
白场变动: 1.43 (Max.)(5 points)
日立液晶屏TX18D11VM1CAA 电子特性扫描频率: 60Hz
反转扫描: No
T-CON: Embedded T-CON
日立液晶屏TX18D11VM1CAA 发光系统灯管位置: 侧入式光源
光源类型: WLED
灯管数量: 1 pcs
灯管形状: U形
单灯电压: 450V (Typ.)
单灯电流: 1.7/6.0/6.5mA (Min./Typ./Max.)
灯管频率: 50/70KHz (Min./Max.)
灯管启动电压: 1800/2000V (Min.)(Ta=+25/-20℃)
接口类型: Connector
接口品牌: JST
接口型号: BHR-03VS-1
接口脚距: 4.0 mm
接口数量: 1 pcs
接口脚数: 3 pins
接口定义: BLL-3PINS-HNL
背光电路: 含LED驱动器
日立液晶屏TX18D11VM1CAA 信号接口信号大类: Parallel RGB
信号小类: CMOS (1 ch, 6-bit)
接口定义: DRGB-40P1C6B-440A
面板电压: 3.3V (Typ.)(VDD)
信号电压: VSS≤VIL≤0.8V; 2.0V≤VIH≤VDD
接口类型: 端子
接口品牌: JAE
接口型号: IL-FHR-BF40S-HF
接口脚距: 0.5 mm
接口数量: 1 pcs
接口脚数: 40 pins
