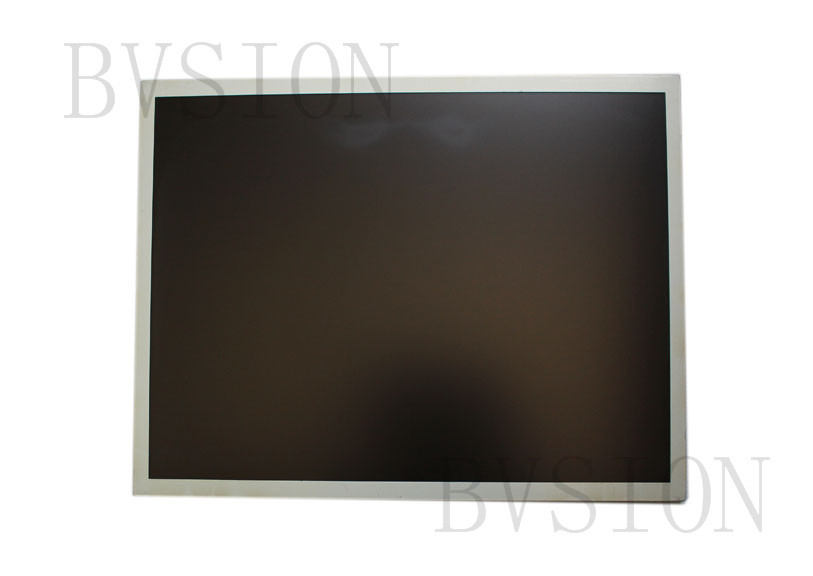

面板品牌： 夏普 (SHARP)
面板型号： LQ150X1LW94
面板类型： a-Si TFT-LCD
面板尺寸： 15.0 英寸
分 辨 率： 1024(RGB)×768
显示模式： TN，常白显示，透射式
表面处理： Clear，Hard coating
面板亮度： 350 cd/m2 (Typ.)
对 比 度： 400 : 1 (Typ.) (透射)
显示颜色：   (6-bit + Hi-FRC)
响应时间： 35 (Typ.)(Tr+Td)  (ms)
可视角度： 75/75/70/75 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： WLED
信号接口： Parallel RGB (1 ch, 8-bit)
面板电压： (1.8/2.8)/2.8V (Typ.)(IOVCC/VDD)

面板型号： LQ150X1LW94
面板类型： a-Si TFT-LCD ，液晶屏
夏普液晶屏LQ150X1LW94 结构特性面板尺寸： 15.0 英寸
点分辨率： 1024(RGB)×768
宽 高 比： 4:3 (宽:高)
像素排列： RGB Vertical Stripe
点 间 距： 0.099×0.297 mm (横*竖)
像素间距： 0.297×0.297 mm (横*竖)
面板重量： 950g (Max.)
表面处理： Clear，Hard coating
显示区域： 304.1×228.1 mm (横*竖)
可视区域： 307.4×231.3 mm (横*竖)
外观尺寸： 326.5×253.5 mm (横*竖)
外观尺寸： 9.0/9.6 (Typ./Max.) mm (厚度)
孔位支架：
触 摸 屏： 无
夏普液晶屏LQ150X1LW94 光学特性显示模式： TN，常白显示，透射式
面板亮度： cd/m2 (Typ.)
对 比 度： 400 : 1 (Typ.) (透射)
显示颜色： 262K (6-bit)
色彩饱和度： 72%
响应时间： 35 (Typ.)(Tr+Td) (ms)
可视角度： 75/75/70/75 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 上下左右对称
白色色度： X:0.300; Y:0.325
白场变动： 1.33 (Max.)(5 points)
夏普液晶屏LQ150X1LW94 电子特性扫描频率： 60Hz
反转扫描： 翻转 (水平/垂直)
夏普液晶屏LQ150X1LW94 发光系统灯管位置： 侧入式光源
光源类型： 无背光
光源寿命： 50K (Typ.) (小时)
灯管易换： Replaceable
接口类型： Included in signal interface
背光电路： 无
背光电路： 12.0±1.8V (输入电压)
背光电路： 680/1000mA (Typ./Max.0 (输入电流)
夏普液晶屏LQ150X1LW94 信号接口信号大类： CPU
信号小类： Parallel RGB (1 ch, 8-bit)
面板电压： (1.8/2.8)/2.8V (Typ.)(IOVCC/VDD)
面板电流： 480/900mA (Typ./Max.)
接口类型： 端子
接口品牌： HRS
接口型号： DF14-30P-1.25(56)
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 30 pins
夏普液晶屏LQ150X1LW94 包装方式每箱数量： 10 pcs
包装箱尺寸： 450×312×400 mm (长×宽×高)
包装箱毛重： 9.8 Kgs

点击下载文档:
LQ150X1LW94
