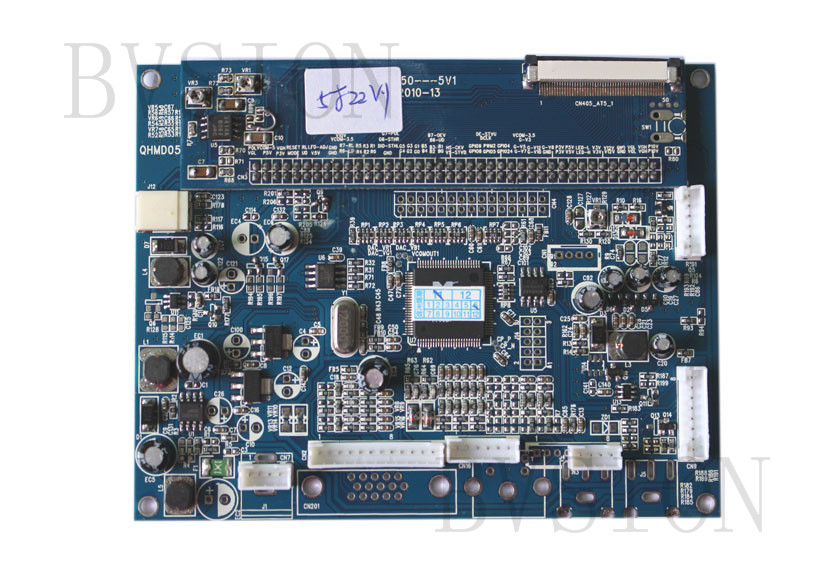

1.YSMD057L-V01采用最新单IC高集成度方案，外部元件少，工作性能稳定，显示效果独特，支持3.5到19寸的LVDS信号PANEL。

2.集成TFT-LCD背光LED的驱动，能自动识别背光LED的电压，且能外接CCFL背光的驱动控制板。

3.支持2路AV输入+1路VGA输入+1路YPBPR输入（可选）+1路SV输入（可选）。

4.目前能直接驱动的数字屏型号为：CLAA101NC01CW，AT070TNA2-V1，AT070TNA2，CLAA070NA01CT，LMS480JC01,LSA40AT9001，AT050TN22 V.1和大部分19寸以下的LVDS接口屏。

一、概述:

1.YSMD057L-V01采用最新单IC高集成度方案，外部元件少，工作性能稳定，显示效果独特，支持3.5到19寸的LVDS信号PANEL。

2.集成TFT-LCD背光LED的驱动，能自动识别背光LED的电压，且能外接CCFL背光的驱动控制板。

3.支持2路AV输入+1路VGA输入+1路YPBPR输入（可选）+1路SV输入（可选）。

4.目前能直接驱动的数字屏型号为：CLAA101NC01CW，AT070TNA2-V1，AT070TNA2，CLAA070NA01CT，LMS480JC01,LSA40AT9001,AT050TN22 V.1和大部分19寸以下的LVDS接口屏。

二、 主要特性:

1. 电源输入：推荐使用12V输入，范围在+7V-15V。

2. 工作温度:-20℃~+65 ℃.

3. 默认的程序是2AV+VGA，YPBPR由菜单中的开关控制。

4. VGA信号支持: 640*350-70Hz, 640*400-70Hz, 640*480-60Hz 66Hz 72Hz

75Hz, 800*600(800*480) -56Hz 60Hz 72Hz 75Hz, 1024*768-60Hz 70Hz

75Hz ,1280*1024-60Hz等等。

5. YPBPR信号支持: 720x576_50I，720x576_50P，720x480_60I，

720x480_60P，1280x720_50P，1280x720_60P，1920x1080_50I ，

1920x1080_60I等等。

6. 内置8个测试画面：红，绿，蓝，黑，白，灰，彩色条，黑白框。可手动调

整和自动循环。

7. 支持OSD按键板，OSD语言包括中文和英文，客户通过按键板可自行调节亮

度，对比度，色度，屏翻转（需要屏支持），屏缩放等功能。
