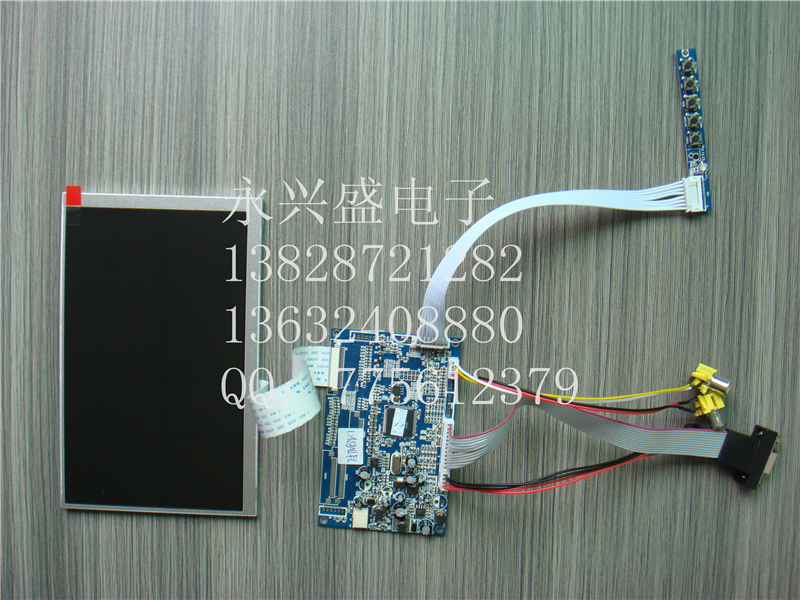

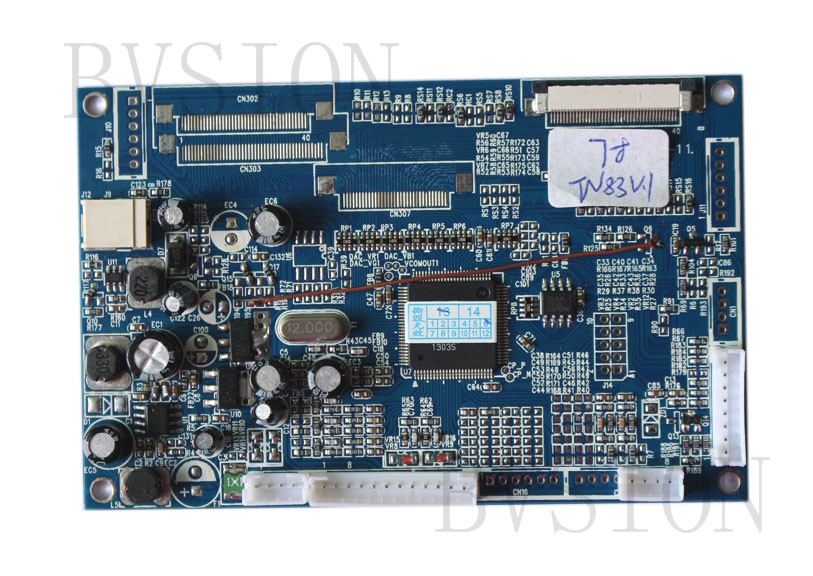

1.YSMD057D-V01采用最新单IC高集成度方案,外部元件少,工作性能稳定,
显示效果独特,支持3.5到10.2的TTL/TCON信号PANEL。
2.集成TFT-LCD背光LED的驱动,能自动识别背光LED的电压,且能外接CCFL背光的驱动控制板。
3.支持2路AV输入+1路VGA输入+1路YPBPR输入(可选)+1路SV输入(可选)。
4.目前能直接驱动的数字屏型号为: AT070TN83,AT070TN83V1,LW700AT9309等40P的Panel;LQ104V1DG52等单33P的Panel;通用4.3/5寸等40P的Panel;三星4.3/4.8寸等45P的Panel。
一、 概述:
1.YSMD057D-V01采用最新单IC高集成度方案,外部元件少,工作性能稳定,
显示效果独特,支持3.5到10.2的TTL/TCON信号PANEL。
2.集成TFT-LCD背光LED的驱动,能自动识别背光LED的电压,且能外接CCFL背光的驱动控制板。
3.支持2路AV输入+1路VGA输入+1路YPBPR输入(可选)+1路SV输入(可选)。
4.目前能直接驱动的数字屏型号为: AT070TN83,AT070TN83V1,LW700AT9309等40P的Panel;LQ104V1DG52等单33P的Panel;通用4.3/5寸等40P的Panel;三星4.3/4.8寸等45P的Panel。
二、 主要特性:
1. 电源输入:推荐使用12V输入,范围在+7V-15V。
2. 工作温度: -20℃~+65 ℃.
3. 默认的程序是2AV+VGA,YPBPR由菜单中的开关控制。
4. VGA信号支持: 640*350-70Hz, 640*400-70Hz, 640*480-60Hz 66Hz 72Hz
75Hz, 800*600(800*480) -56Hz 60Hz 72Hz 75Hz, 1024*768-60Hz 70Hz
75Hz ,1280*1024-60Hz等等。
5. YPBPR信号支持: 720x576_50I,720x576_50P,720x480_60I,
720x480_60P,1280x720_50P,1280x720_60P,1920x1080_50I ,
1920x1080_60I等等。
6 内置8个测试画面:红,绿,蓝,黑,白,灰,彩色条,黑白框。可手动调
整和自动循环。
7 支持OSD按键板,OSD语言包括中文和英文,客户通过按键板可自行调节亮
度,对比度,色度,屏翻转(需要屏支持),屏缩放等功能。
