品牌： 奇美 (CHIMEI INNOLUX)
面板型号： ZJ070NA-01P
面板类型： a-Si TFT-LCD，液晶屏
面板尺寸： 7.0" (英寸)
分 辨 率： 1024(RGB)×600
显示模式： TN，常白显示，透射式
表面处理： 抗反射处理
面板亮度： 500 cd/m2
对 比 度： 700:1 (Typ.)
显示颜色： 262K/16.7M  (6-bit / 6-bit + Dithering)
响应时间： 10/10 (Typ.)(Tr/Td)
可视角度： 75/75/70/75 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
灯管类型： 3S6P WLED
信号类型： LVDS (1 ch, 8-bit)
面板电压： 3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)
应用产品： 车载导航

点    距： 0.0642(W) × 0.1790(H)

注：以上简介资料仅供参考，一切数据以PDF档规格书为准。

面板品牌： 奇美 (CHIMEI INNOLUX)
面板型号： ZJ070NA-01P
面板类型： a-Si TFT-LCD ，液晶屏
应用产品： 车载显示器
工作温度： -30 ~ 80 °C
存储温度： -30 ~ 80 °C

面板尺寸： 7 英寸
点分辨率： 1024(RGB)×600
宽 高 比： 16:9 (宽:高)
像素排列： RGB Vertical Stripe
点 间 距： 0.050×0.150 mm (横*竖)
像素间距： 0.150×0.150 mm (横*竖)
面板重量： TBD
显示区域： 153.6×90.0 mm (横*竖)
可视区域： 156.4×92.8 mm (横*竖)
外观尺寸： 165.75×105.39 mm (横*竖)
外观尺寸： 4.80±0.3 mm (厚度)
触 摸 屏： 无

显示模式： AMVA3，常黑显示，透射式
面板亮度：500 cd/m2 (Typ.)
对 比 度： 4000 : 1 (Typ.) (透射)
显示颜色： 单色 (1-bit)
色彩饱和度： -1%
响应时间： (ms)
可视角度： (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.310; Y:0.330
白场变动： 1.33/1.43 (Typ./Max.)(9 points)

反转扫描： 翻转 (水平/垂直)
功率总耗： 3.914W (Typ.)

灯管位置： 侧入式光源
光源类型： WLED
光源寿命： 20K (Typ.) (小时)
单灯电压：
单灯电流： 360/420mA (Typ./Max.)
灯管总功率： 3.564W (Typ.)
接口类型： Included in signal interface
背光电路： 无

信号大类： Analog
信号小类： LVDS (2 ch, 8-bit)
面板电压： 12.0V (Typ.)
面板电流： 38/20/0.25/0.25mA (Typ.)(IDVDD/IAVDD/IGH/IGL)
面板功率： 0.35W (Typ.)
接口类型： FPC
接口脚距： 0.5 mm
接口数量： 1 pcs
接口脚数： 40 pins

注：以上简介资料仅供参考，一切数据以PDF档规格书为准。

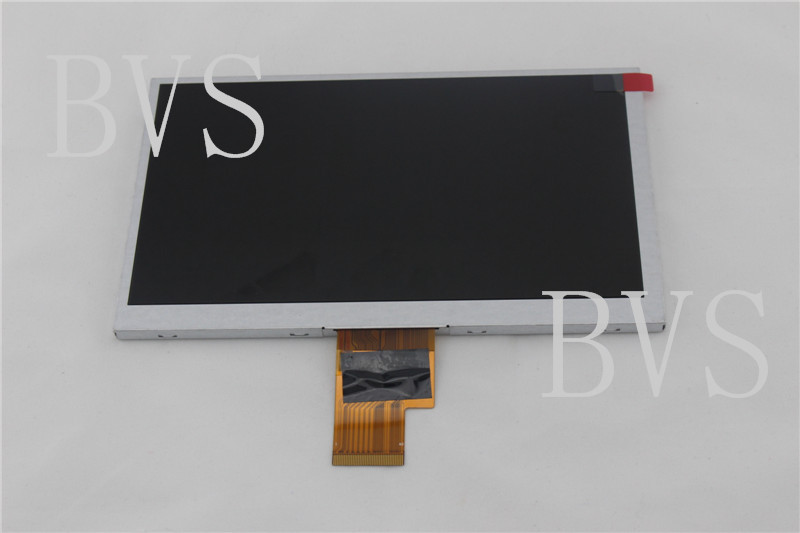

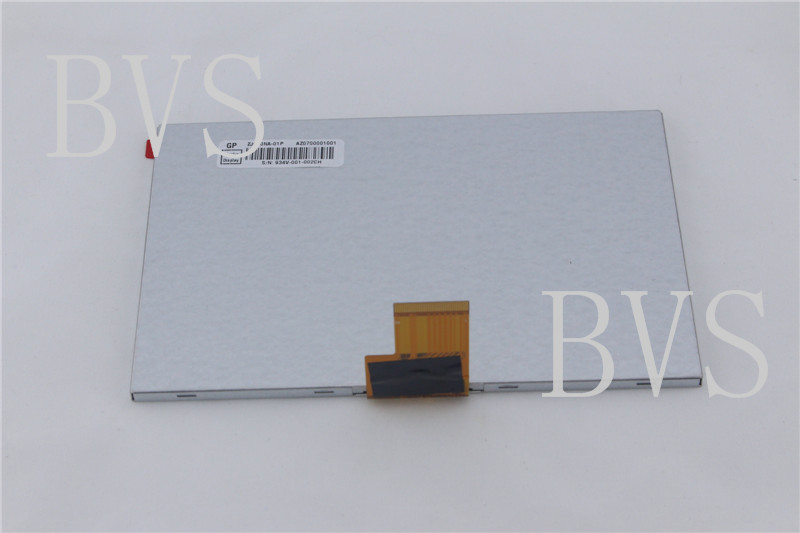

图片为实物拍摄，详情请点击图标查看或下载！！！

点击下载文档:
ZJ070NA-01P
