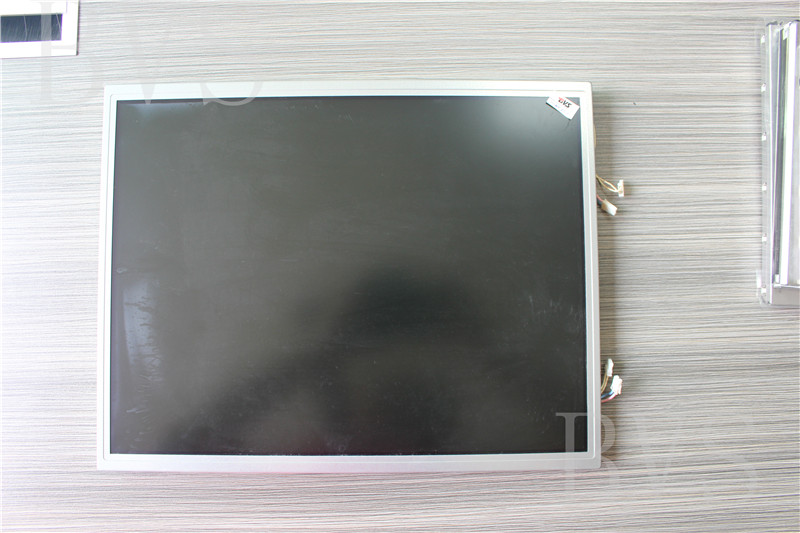

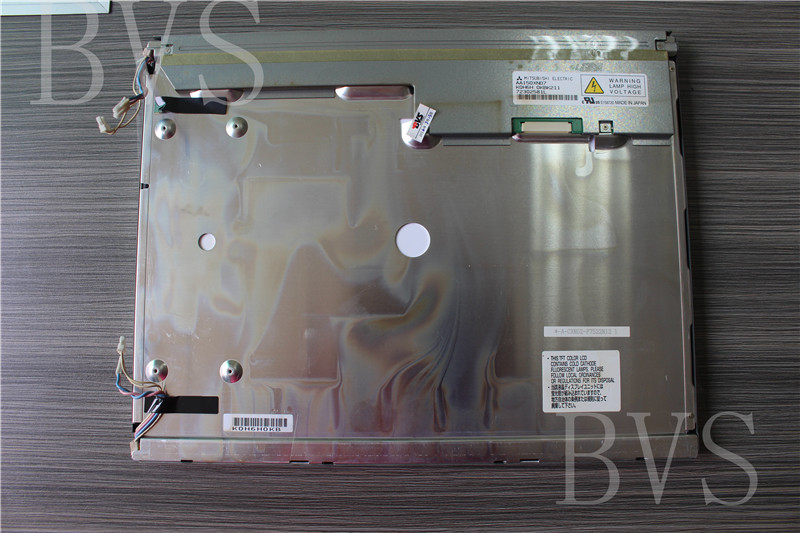

面板品牌： 三菱 (Mitsubishi)
面板型号： AA150XN07
面板类型： a-Si TFT-LCD
面板尺寸： 15.0 英寸
分 辨 率： 1024(RGB)×768
显示模式： TN，常白显示，透射式
表面处理： 雾面，Hard coating (3H)
面板亮度： 450 cd/m2 (Typ.)
对 比 度： 450 : 1 (Typ.) (透射)
显示颜色：   (6-bit / 6-bit + Hi-FRC)
响应时间： 6/19 (Typ.)(Tr/Td)  (ms)
可视角度： 75/75/50/60 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： CCFL
信号接口： LVDS (1 ch, 6/8-bit)
面板电压： 3.3V (Typ.)

三菱液晶屏AA150XN07 基本信息面板品牌：
面板型号： AA150XN07
面板类型： a-Si TFT-LCD ，液晶屏
应用产品：
工作温度： -20 ~ 70 °C
存储温度： -20 ~ 80 °C
RoHS遵从：
显著特征：
 三菱液晶屏AA150XN07 结构特性面板尺寸： 15.0 英寸
点分辨率： 1024(RGB)×768
宽 高 比： 4:3 (宽:高)
像素排列： RGB垂直条状
点 间 距： 0.099×0.297 mm (横*竖)
像素间距： 0.297×0.297 mm (横*竖)
面板重量： 1.38Kgs (Typ.)
表面处理： 雾面，Hard coating (3H)
显示区域： 304.1×228.1 mm (横*竖)
可视区域： 308.1×232.1 mm (横*竖)
外观尺寸： 326.0×255.0 mm (横*竖)
外观尺寸： 16.6 (Typ.) mm (厚度)
孔位支架： Side mounting holes (4-M3)
触 摸 屏： 无
三菱液晶屏AA150XN07
光学特性显示模式： TN，常白显示，透射式
面板亮度： cd/m2 (Typ.)
对 比 度： 450 : 1 (Typ.) (透射)
显示颜色： 262K/16.7M (6-bit / 6-bit + Hi-FRC)
响应时间： 6/19 (Typ.)(Tr/Td) (ms)
可视角度： 75/75/50/60 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.313; Y:0.329
白场变动： 1.43 (Max.)(5 points)
三菱液晶屏AA150XN07
电子特性扫描频率： 60Hz
反转扫描： 翻转 (180°)
三菱液晶屏AA150XN07
发光系统灯管位置： 侧入式光源(顶部和底部)
光源类型： CCFL
灯管数量： 4 pcs
灯管形状： 直条
光源寿命： 50K (Min.) (小时)
灯管易换： Replaceable
单灯电压： 620V (Typ.)
单灯电流： 3.5/6.5/8.0mA (Min./Typ./Max.)
灯管频率： 40/70KHz (Min./Max.)
灯管启动电压： 1300/1500/1650V (Min.)(Ta=+25/0/-20℃)
接口类型： 端子
接口品牌： JST
接口型号： BHSR-02VS-1, BHR-02VS-1
接口脚距： 3.5 mm, 4.0 mm
接口数量： 2 pcs, 2 pcs
接口脚数： 2 pins, 2 pins
接口定义： BLL-2PINS-HH, BLL-2PINS-LL
背光电路： 无
三菱液晶屏AA150XN07
信号接口信号大类： LVDS
信号小类： LVDS (1 ch, 6/8-bit)
接口定义： LVDS-20P1C8B-010H
面板电压： 3.3V (Typ.)
面板电流： 410/700mA (Typ./Max.)
接口类型： 端子
接口品牌： HRS
接口型号： DF14H-20P-1.25H (56)
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 20 pins

点击下载文档:
AA150XN07
