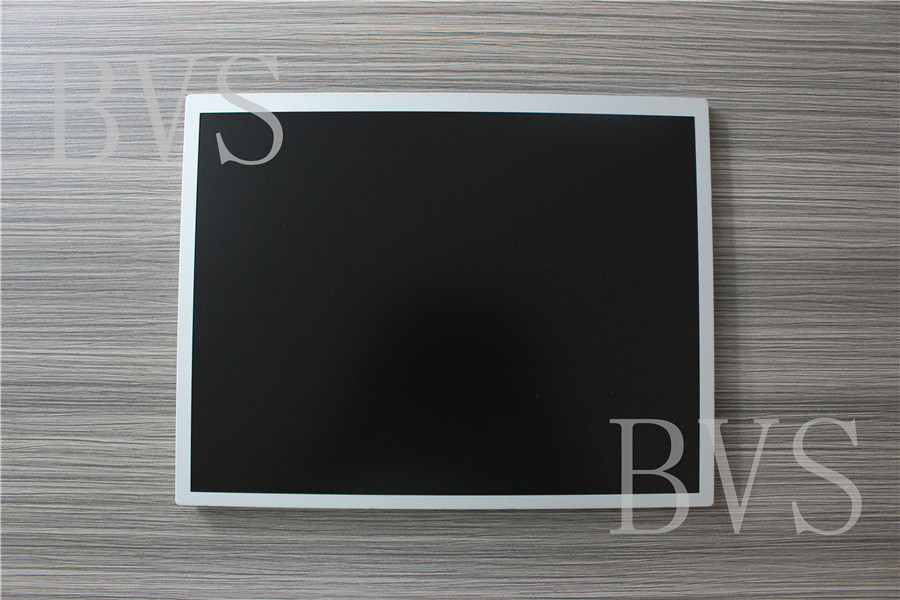

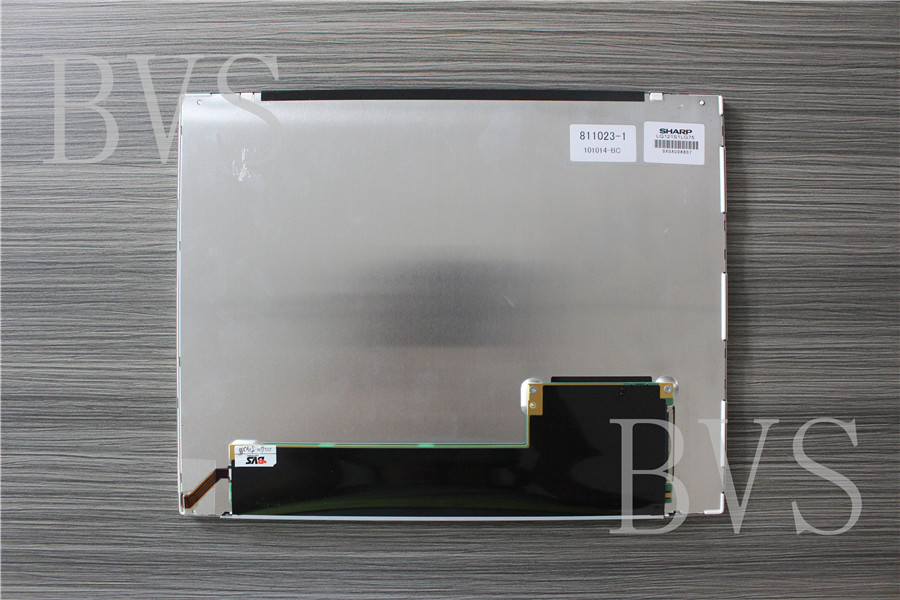

面板品牌： 夏普 (SHARP)
面板型号： LQ121S1LG75
面板类型： a-Si TFT-LCD
面板尺寸： 12.1 英寸
分 辨 率： 800(RGB)×600
显示模式： TN，常白显示，透射式
表面处理： 雾面，Hard coating (3H)
面板亮度： 330 cd/m2 (Typ.)
对 比 度： 800 : 1 (Typ.) (透射)
显示颜色：   (6-bit + FRC)
响应时间： 30 (Typ.)(Tr+Td)  (ms)
可视角度： 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： WLED
信号接口： LVDS (1 ch, 8-bit)
面板电压： 3.3V (Typ.)

面板品牌： 夏普 (SHARP)
面板型号： LQ121S1LG75
面板类型： a-Si TFT-LCD ，液晶屏
应用产品：
工作温度： -10 ~ 75 °C
存储温度： -30 ~ 75 °C
RoHS遵从：
显著特征：
夏普液晶屏LQ121S1LG75 结构特性面板尺寸： 12.1 英寸
点分辨率： 800(RGB)×600
宽 高 比： 4:3 (宽:高)
像素排列： RGB垂直条状
点 间 距： 0.1025×0.3075 mm (横*竖)
像素间距： 0.3075×0.3075 mm (横*竖)
面板重量： 550g (Max.)
表面处理： 雾面，Hard coating (3H)
显示区域： 246.0×184.5 mm (横*竖)
可视区域： 249.6×188.1 mm (横*竖)
外观尺寸： 265.0×205.0 mm (横*竖)
外观尺寸： 9.5±0.5 mm (厚度)
孔位支架： Side mounting holes (4-M2) on up, down bezel
触 摸 屏： 无
光学特性显示模式： TN，常白显示，透射式
面板亮度： cd/m2 (Typ.)
对 比 度： 800 : 1 (Typ.) (透射)
显示颜色： 16.2M (6-bit + FRC)
色彩饱和度： 76%
响应时间： 30 (Typ.)(Tr+Td) (ms)
可视角度： 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.290; Y:0.305
白场变动： 1.33 (Max.)(5 points)
电子特性扫描频率： 60Hz
反转扫描： 翻转 (180°)
功率总耗： 4.8W (Typ.)
 发光系统灯管位置： 侧入式光源(底部)
光源类型： WLED
光源寿命： 50K (Typ.) (小时)
接口类型： 包含在屏信号接口中
背光电路： 含LED驱动器
背光电路： 12.0±1.8V (输入电压)
背光电路： 350/500mA (Typ./Max.) (输入电流)
信号接口信号大类： LVDS
信号小类： LVDS (1 ch, 8-bit)
接口定义： LVDS-30P1C8B-270A
面板电压： 3.3V (Typ.)
面板电流： 260/350mA (Typ./Max.)
接口类型： 端子
接口品牌： JAE
接口型号： FI-XPB30SRL-HF11
接口脚距： 1.0 mm
接口数量： 1 pcs
接口脚数： 30 pins

点击下载文档:
LQ121S1LG75
