面板品牌： 夏普 (SHARP)
面板型号：
LQ121S1LG55
面板类型： a-Si TFT-LCD
面板尺寸： 12.1 英寸
分 辨 率： 800(RGB)×600
表面处理： 雾面，Hard coating (3H)
显示颜色： (8-bit)
响应时间： 15/30 (Typ.)(Tr/Td) (ms)
可视角度： 70/70/50/60 (Typ.)(CR≥10) (左/右/上/下)
光源类型： CCFL
面板型号：
LQ121S1LG55
型号别名： LQ0DZA0115
面板类型： a-Si TFT-LCD ，液晶屏

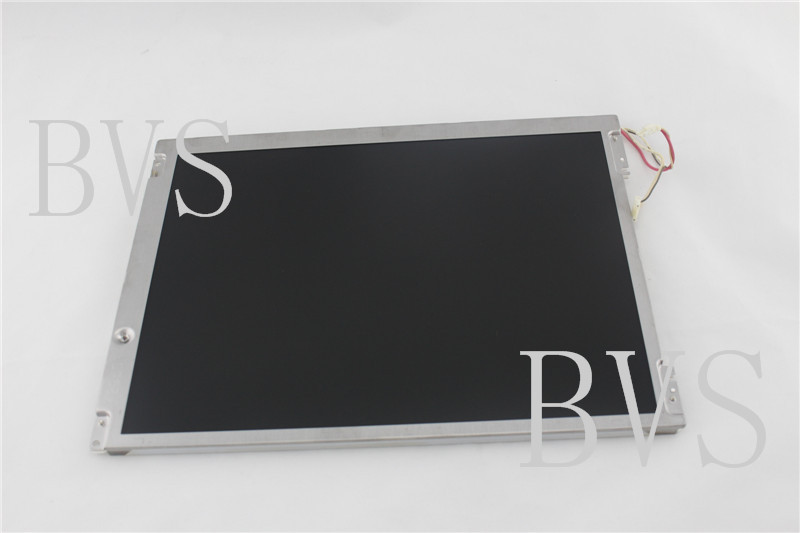

夏普液晶屏LQ121S1LG55
结构特性面板尺寸： 12.1 英寸
点分辨率： 800(RGB)×600
宽 高 比： 4:3 (宽:高)
像素排列： RGB Vertical Stripe
点 间 距： 0.1025×0.3075 mm (横*竖)
像素间距： 0.3075×0.3075 mm (横*竖)
面板重量： 660g (Max.)
表面处理： 雾面，Hard coating (3H)
显示区域： 246.0×184.5 mm (横*竖)
可视区域： 249.0×187.5 mm (横*竖)
外观尺寸： 276.0×209.0 mm (横*竖)
外观尺寸： 11.0 (Max.) mm (厚度)
孔位支架：
触 摸 屏： 无
夏普液晶屏LQ121S1LG55
光学特性显示模式：
面板亮度： cd/m2 (Typ.)
对 比 度： -1 : 1 (Typ.) (透射)
显示颜色： 262K (6-bit)
色彩饱和度： -1%
响应时间： 15/30 (Typ.)(Tr/Td) (ms)
可视角度： 70/70/50/60 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.313; Y:0.329
白场变动： 1.25 (Max.)(5 points)
夏普液晶屏LQ121S1LG55 电子特性扫描频率：
反转扫描： 翻转 (180°)
功率总耗： 7.0W (Typ.)
夏普液晶屏LQ121S1LG55 发光系统灯管位置： 侧入式光源(顶部)
光源类型：
灯管数量： 2 pcs
灯管形状： 直条
光源寿命： 50K (Min.) (小时)
灯管易换： Replaceable
单灯电压： 583V (Typ.)
单灯电流： 3.0/6.0/7.0mA (Min./Typ./Max.)
灯管频率： 40/70KHz (Min./Max.)
灯管启动电压： 1100V (Max.)(Ta=-10℃)
灯管总功率： 5.8W (Typ.)
接口类型： Connector
接口品牌： JST
接口型号： BHR-02(8.0)VS-1N
接口脚距： 8.0 mm
接口数量： 2 pcs
接口脚数： 2 pins
接口定义： BLL-2PINS-HL
背光电路：
夏普液晶屏LQ121S1LG55 信号接口信号大类： LVDS
信号小类：
接口定义： LVDS-20P1C8B-010F
面板电压：
面板电流： 350/450mA (Typ./Max.)
接口类型： 端子
接口品牌： HRS
接口型号： DF14H-20P-1.25H
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 20 pins
夏普液晶屏LQ121S1LG55 包装方式每箱数量： 10 pcs
包装箱尺寸： 395×275×350 mm (长×宽×高)
包装箱毛重： 8.0 Kgs
